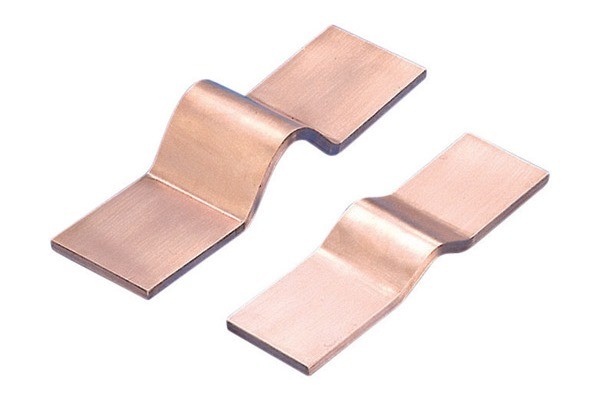

Шинный компенсатор типа КШМ имеют пластинчатую структуру и предназначен для компенсации температурных расширений медных шин плоского сечения.
К – компенсатор;
Ш – шинный;
М – для медных шин;
А х Б – сечение шины в милиметрах;
С, Б – тип присоединения компенсатора к шине (Б – болтовое, С – сварное);
У2 – климатическое исполнение и категория размещения по ГОСТ 15150-69.
Также изготовим шинные компенсаторы по вашим чертежам!
Тип компенсатора | Размеры шины, мм | Размеры, мм | Номинальный ток, А | Масса, кг | |||
s | h | L | В | ||||
Компенсатор КШМ 120x10 С У2 | 120x10 | 10 | 65 | 300 | 120 | 2500 | 3,72 |
Компенсатор КШМ 100x10 С У2 | 100x10 | 10 | 65 | 300 | 100 | 2000 | 3,14 |
Компенсатор КШМ 80x10 С У2 | 80x10 | 10 | 65 | 300 | 80 | 1600 | 2,45 |
Компенсатор КШМ 60x10 С У2 | 60x10 | 10 | 65 | 300 | 60 | 1250 | 1,71 |
Задайте вопрос по сварным компенсаторам КШМ?
КШМ
Шинный компенсатор типа КШМ имеют пластинчатую структуру и предназначен для компенсации температурных расширений медных шин плоского сечения.
К – компенсатор;
Ш – шинный;
М – для медных шин;
А х Б – сечение шины в милиметрах;
С, Б – тип присоединения компенсатора к шине (Б – болтовое, С – сварное);
У2 – климатическое исполнение и категория размещения по ГОСТ 15150-69
Также изготовим шинные компенсаторы по вашим чертежам!
Рис | Тип компенсатора | Размеры шины, | Размеры, мм | Номинальный ток, | Масса, | |||
s | h | L | В | |||||
1 | Компенсатор КШМ 120x10 Б У2 | 120x10 | 10 | 65 | 450 | 120 | 2500 | 5,35 |
2 | Компенсатор КШМ 100x10 Б У2 | 100x10 | 10 | 65 | 410 | 100 | 2000 | 4,09 |
3 | Компенсатор КШМ 80x10 Б У2 | 80x10 | 10 | 65 | 370 | 80 | 1600 | 2,92 |
4 | Компенсатор КШМ 60x10 Б У2 | 60x10 | 10 | 65 | 370 | 60 | 1250 | 2,10 |
Задайте вопрос по компенсаторам КШМ для болтового соединения?
КШМ Болтовое
Компенсатор типа КШАК предназначен для компенсации температурных расширений алюминиевых шин коробчатого сечения
Структура условного обозначения компенсаторов:
* К – компенсатор;
* Ш – шинный;
* А – для алюминиевых шин;
* К – для шин коробчатого сечения (для шин плоского сечения не указывается);
* А х Б – сечение шины в милиметрах;
* С, Б – тип присоединения компенсатора к шине (Б – болтовое, С – сварное);
* У2 – климатическое исполнение и категория размещения по ГОСТ 15150-69.
Тип компенсатора | Размеры шины, мм | L, мм | Номинальный ток, А | Масса, кг |
Компенсатор КШАК 100x100 С У2 | 100x100 | 120 | 2500 | 2,6 |
Компенсатор КШАК 125x125 С У2 | 125x125 | 145 | 4000 | 3,1 |
Компенсатор КШАК 150x150 С У2 | 150x150 | 170 | 5000 | 4,20 |
Компенсатор КШАК 175x175 С У2 | 175x175 | 195 | 6300 | 5,50 |
Компенсатор КШАК 200x200 С У2 | 200x200 | 220 | 8000 | 8,30 |
Задайте вопрос по компенсаторам КШАК?
КШАК
Компенсаторы шинные типа КША имеют пластинчатую структуру и предназначены для компенсации температурных расширений алюминиевых шин плоского сечения.
К – компенсатор;
Ш – шинный;
А – для алюминиевых шин;
К – для шин коробчатого сечения (для шин плоского сечения не указывается);
А х Б – сечение шины в милиметрах;
С, Б – тип присоединения компенсатора к шине (Б – болтовое, С – сварное);
У2 – климатическое исполнение и категория размещения по ГОСТ 15150-69.
Также изготовим шинные компенсаторы по вашим чертежам!
Тип компенсатора | Размеры шины, мм | Размеры, мм | Номинальный ток, А | Масса, кг | |||
s | h | L | B | ||||
Компенсатор КША 120x10 С У2 | 120x10 | 10 | 65 | 300 | 120 | 2000 | 1,06 |
Компенсатор КША 100x10 С У2 | 100x10 | 10 | 65 | 300 | 100 | 1600 | 0,87 |
Компенсатор КША 80x10 С У2 | 80x10 | 10 | 65 | 300 | 80 | 1250 | 0,68 |
Компенсатор КША 60x10 С У2 | 60x10 | 10 | 65 | 300 | 60 | 1000 | 0,55 |
Компенсатор КША 50x5 С У2 | 50x5 | 5 | 50 | 250 | 50 | 630 | 0,18 |
Задайте вопрос по сварным алюминиевым компенсаторам КША?
КША Сварной
Компенсаторы шинные типа КША имеют пластинчатую структуру и предназначены для компенсации температурных расширений алюминиевых шин плоского сечения.
К – компенсатор;
Ш – шинный;
А – для алюминиевых шин;
К – для шин коробчатого сечения (для шин плоского сечения не указывается);
А х Б – сечение шины в милиметрах;
С, Б – тип присоединения компенсатора к шине (Б – болтовое, С – сварное);
У2 – климатическое исполнение и категория размещения по ГОСТ 15150-69.
Также изготовим шинные компенсаторы по вашим чертежам!
Рис | Тип компенсатора | Размеры шины, мм | Размеры, мм | Номинальный ток, | Масса, | |||
s | h | L | B | |||||
1 | Компенсатор КША 120x10 Б У2 | 120x10 | 10 | 65 | 450 | 120 | 2000 | 1,62 |
2 | Компенсатор КША 100x10 Б У2 | 100x10 | 10 | 65 | 410 | 100 | 1600 | 1,24 |
3 | Компенсатор КША 80x10 Б У2 | 80x10 | 10 | 65 | 370 | 80 | 1250 | 0,90 |
4 | Компенсатор КША 60x10 Б У2 | 60x10 | 10 | 65 | 370 | 60 | 1000 | 0,68 |
5 | Компенсатор КША 50x5 Б У2 | 50x5 | 5 | 50 | 310 | 50 | 630 | 0,28 |
Задайте вопрос по алюминиевым компенсаторам КША с болтовым соединением?
КША Болтовой
• Высокая гибкость
• Хорошая устойчивость к вибрациям

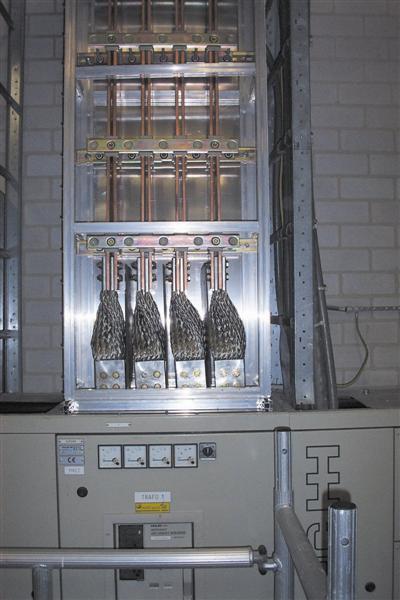

• Идеально подходит для соединений
между трансформаторами и шинами
• Величина тока: до 4600 А
• Непросверленные контактные площадки для подгонки под индивидуальную конструкцию пользователя при помощи механического пресса

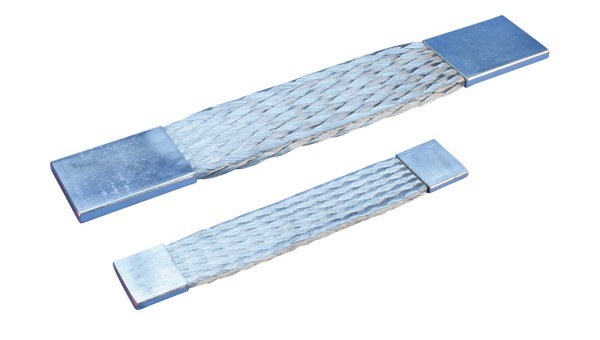

• Чрезвычайно гибкие силовые соединения (расширительные кольца, шины и др.)
• Проводники с оловянным покрытием из электролитической меди диаметром 0,15 мм
• При использовании в параллельном соединении 2 шунта должны располагаться
на минимальном расстоянии, равном толщине шунта, чтобы обеспечить воздушное
охлаждение
• Высокая гибкость
• Хорошая устойчивость к вибрациям
• Идеально подходит для соединений
между трансформаторами и шинами
• Величина тока: до 4600 А

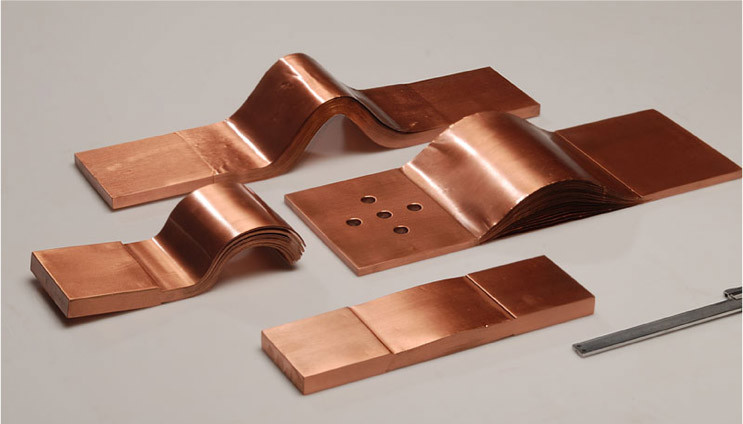

Сварка под давлением представляет собой процесс сваривания слоев при подаче на свариваемые элементы постоянного тока и одновременном
оказании давления.
Данная техника дает следующие результаты:
• Образуется цельная контактная площадка, которая по своим свойствам не уступает сплошной шине
• Необходимо меньшее сечение для обеспечения той же проводимости
• Обеспечивается меньшая рабочая температура, чем у других конструкций равного сечения
• Красная медь , толщина слоев: 0,3 мм
• При использовании в параллельном соединении 2 шунта должны располагаться на минимальном расстоянии, равном толщине шунта

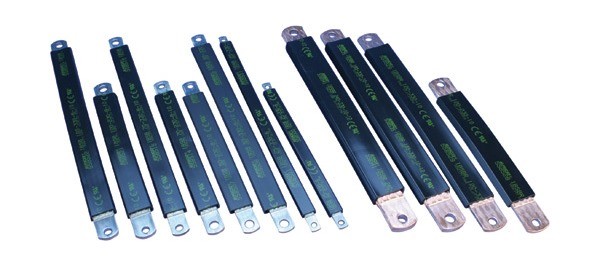

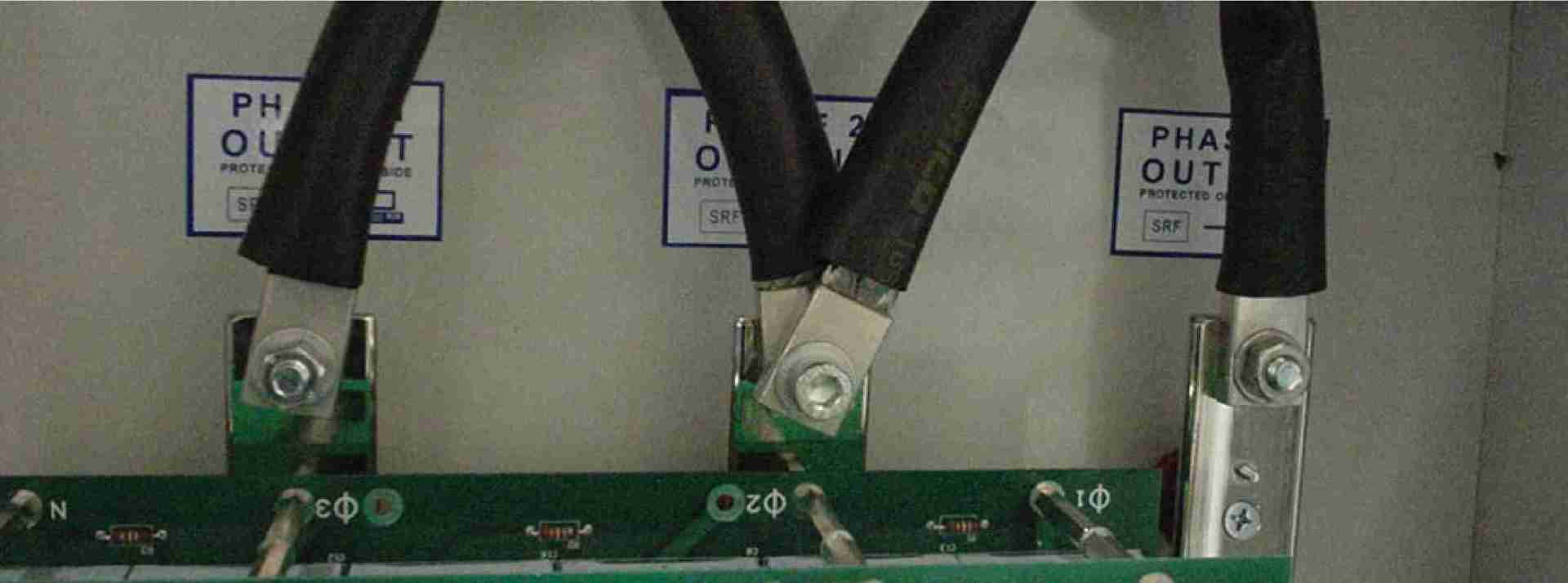

•Более гибкое соединение
• С заранее пробитыми отверстиеми: готовы киспользованию
• Быстрая и простая установка
• Превосходный электрический контакт
• Использование электролитической луженной меди для лучшей защиты от коррозии
• Величина тока от 100 А до 1000 А
• Превосходный электрический контакт
• Большая прочность на разрыв
• Высокая прочность : виниловый состав
• Максимальная рабочая температура: 105 °C
• Самогасящиеся изоляция: UL® 94 VO
• Диэлектрическая прочность: 20 кВ/мм
• Макс. рабочee напряжение: 1000 V AC-1500 V DC- по стандартам IEC и UL 758
• Макс. рабочee напряжение: 600V AC/DC – по стандарту UL 67
• Использование электролитической луженной меди для лучшей защиты от коррозии
• Диаметр провода: 0,15 мм для обеспечения максимальной гибкости
• Очень хорошая устойчивость к вибрации
Задайте вопрос по гибким связям ERICO
ERICO
